Fabrika ve Endüstriyel Tesislerde Çelik Dübel Neden Kullanılır?

Fabrikalarda kullanılan birçok makine, ekipman ve taşıyıcı sistem, çalışma sırasında oluşabilecek kuvvetlere karşı uygun şekilde sabitlenmelidir.

Bu amaçla kullanılan mekanik ankrajlar, bağlantı elemanından gelen kuvvetlerin beton gibi taşıyıcı bir ana malzemeye aktarılmasını sağlar.

Endüstriyel tesislerde çelik dübel kullanılan başlıca uygulamalar şunlardır:

• Endüstriyel raf sistemlerinin zemine sabitlenmesi
• Üretim makineleri ve ekipmanlarının montajı

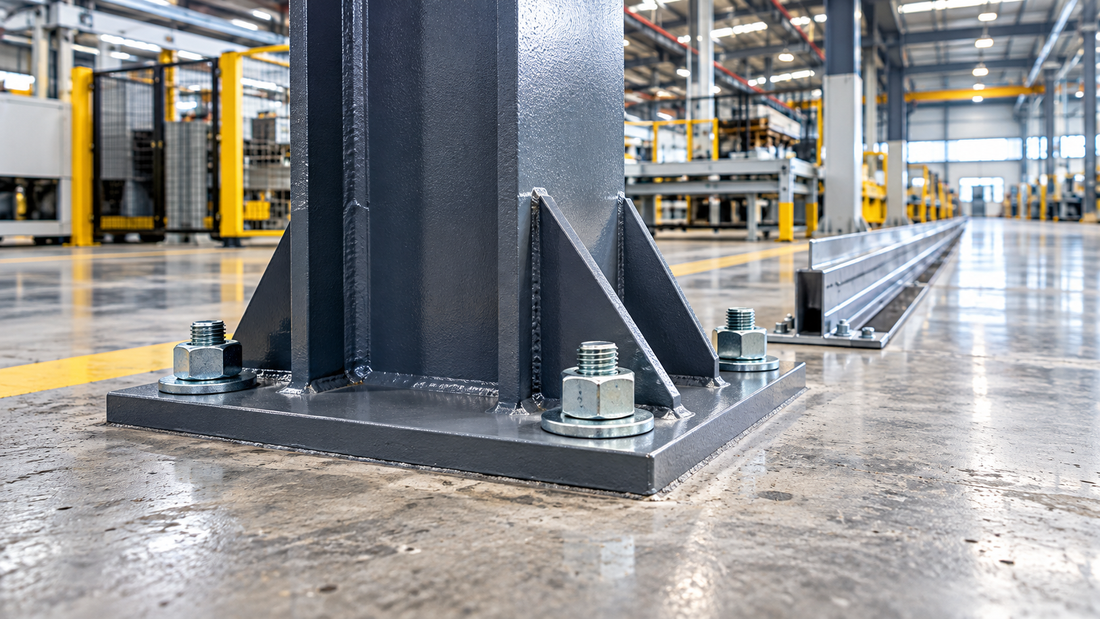

• Çelik kolon taban plakalarının sabitlenmesi
• Metal profil ve bağlantı plakalarının montajı
• Uygun şekilde tasarlanmış zemin rayı bağlantıları
• Konveyör ve üretim hattı ekipmanlarının sabitlenmesi
• Çeşitli endüstriyel yardımcı yapıların montajı

Bu uygulamaların tamamında aynı ankrajın kullanılması doğru olmayabilir. Örneğin bir raf ayağının sabitlenmesi ile titreşimli bir üretim makinesinin sabitlenmesi farklı mühendislik gereksinimleri doğurabilir.

Fabrika Zeminine Hangi Dübel Kullanılır?

Fabrika zeminlerinde kullanılacak dübel tipi, öncelikle bağlantının yapılacağı betonun ve sabitlenecek ekipmanın özelliklerine göre belirlenir.

Uygulamanın gereksinimlerine bağlı olarak klipsli çelik dübel, gömlekli çelik dübel, beton vidası veya uygun kimyasal ankraj sistemleri değerlendirilebilir.

1. Klipsli Çelik Dübel

Klipsli çelik dübeller, uygun beton uygulamalarında kullanılan mekanik genleşme ankrajlarıdır.

Ankrajın tasarımına bağlı olarak sıkma işlemi sırasında genleşme mekanizması beton içerisinde tutunma sağlar.

Endüstriyel raf ayakları, bağlantı plakaları ve bazı metal konstrüksiyon uygulamalarında değerlendirilebilir. Bununla birlikte uygunluk, ilgili ürünün teknik belgelerine ve uygulamanın yük koşullarına bağlıdır.

Daha ayrıntılı bilgi için klipsli dübel nedir? rehberimizi inceleyebilirsiniz.

2. Gömlekli Çelik Dübel

Gömlekli çelik dübeller, gövde çevresindeki genleşme mekanizmasıyla çalışan mekanik bağlantı elemanlarıdır.

Uygun ürün ve ana malzeme koşullarında metal profillerin, bağlantı plakalarının ve çeşitli ekipmanların sabitlenmesinde kullanılabilir.

Gömlekli dübelin belirli bir uygulamaya uygunluğu, ürünün tasarımına, teknik performansına ve üretici talimatlarına göre değerlendirilmelidir.

3. Beton Vidası

Beton vidaları, uygun beton yüzeylerde önceden açılmış deliklere monte edilen bağlantı elemanlarıdır.

Ürünün tasarımına bağlı olarak farklı montaj ve sökme özellikleri sunabilirler.

Ancak tekrar kullanım, montaj derinliği ve yük kapasitesi gibi konular mutlaka ilgili ürünün teknik dokümanlarına göre değerlendirilmelidir.

4. Kimyasal Ankraj Sistemleri

Kimyasal ankrajlar, uygun reçine sistemi ve bağlantı elemanları kullanılarak oluşturulan sabitleme çözümleridir.

Belirli uygulamalarda mekanik ankrajlara alternatif olabilirler. Bununla birlikte delik temizliği, kürlenme süresi, ortam sıcaklığı ve uygulama koşulları performansı doğrudan etkileyebilir.

Endüstriyel Uygulamaya Göre Ankraj Seçimi

Fabrika içerisinde kullanılan sabitleme sistemleri, uygulamanın amacına göre farklı özellikler gerektirir.

Tablodaki seçenekler genel bilgilendirme amaçlıdır. Nihai ürün ve ölçü seçimi, ilgili sistemin mühendislik gereksinimlerine göre yapılmalıdır.

Fabrika Raf Sistemlerinde Çelik Dübel Seçimi

Fabrika ve depo alanlarında kullanılan raf sistemleri, depolanan malzemelerin ağırlığına ve raf geometrisine bağlı olarak farklı yük koşullarına maruz kalabilir.

Raf ayaklarının beton zemine sabitlenmesinde kullanılan ankrajların seçimi, yalnızca rafın toplam ağırlığına bakılarak yapılmamalıdır.

Raf üreticisinin bağlantı detayları, ayak plakası ölçüleri, ankraj noktalarının konumu, beton özellikleri ve varsa ilgili deprem tasarım gereksinimleri birlikte değerlendirilmelidir.

Raf Ayağı Sabitlemede Dikkat Edilmesi Gerekenler

• Raf üreticisinin belirlediği ankraj gereksinimleri
• Beton zeminin kalınlığı ve dayanımı
• Raf ayak plakasının delik çapları ve geometrisi
• Ankrajların birbirine ve beton kenarına mesafeleri
• Beklenen çekme ve kesme yükleri
• Montaj derinliği ve sıkma torku
• Uygulama ortamının korozyon koşulları

Raf sistemleri için ankraj seçimi hakkında daha fazla bilgi edinmek isterseniz Dubell Pro'nun diğer teknik rehberlerini de inceleyebilirsiniz.

Fabrika Zemin Rayları Nasıl Sabitlenir?

Bazı üretim ve depolama tesislerinde metal raylar, kılavuz profiller veya bağlantı hatları beton zemine sabitlenir.

Bu tür uygulamalarda kullanılacak ankraj sisteminin belirlenmesi için rayın işlevi ve çalışma koşulları öncelikle anlaşılmalıdır.

Örneğin yalnızca konumlandırma amacıyla kullanılan bir profil ile hareketli ekipmanlardan yük alan bir rayın bağlantı gereksinimleri aynı olmayabilir.

Zemin Rayı Montajında Hangi Bilgiler Gereklidir?

• Ray veya metal profilin teknik çizimi
• Bağlantı noktalarının sayısı ve aralığı
• Rayın taşıdığı veya aktardığı yükler
• Beton zeminin özellikleri
• Gerekli montaj derinliği
• Bağlantı elemanının çalışma ortamı
• Projenin teknik şartnamesi

Makine Sabitleme İçin Hangi Dübel Kullanılmalıdır?

Endüstriyel makinelerin beton zemine sabitlenmesi, bazı durumlarda statik bağlantılardan daha karmaşık mühendislik gereksinimleri içerir.

Çalışma sırasında titreşim, tekrarlı yükler veya farklı yönlerde kuvvetler oluşabilir.

Bu nedenle makine sabitleme ankrajı seçilirken yalnızca makinenin ağırlığı değil, üreticinin montaj talimatları ve çalışma koşulları da dikkate alınmalıdır.

Özellikle titreşimli ekipmanlarda ankrajın dinamik veya yorulma yüklerine uygunluğu ayrıca doğrulanmalıdır.

Gerektiğinde makine üreticisi, proje mühendisi ve ankraj üreticisinin teknik verileri birlikte değerlendirilmelidir.

M10, M12 ve M16 Çelik Dübel Arasındaki Farklar

Endüstriyel uygulamalarda M10, M12 ve M16 gibi farklı nominal çaplarda çelik dübellerle karşılaşılabilir.

Ancak daha büyük çaplı bir dübelin her koşulda daha uygun olduğu düşünülmemelidir.

Dübelin performansı; çapının yanı sıra ankraj derinliğine, ürün tasarımına, beton özelliklerine, bağlantı geometrisine ve uygulanan yüklere bağlıdır.

Burada belirtilen ölçüler tek başına taşıma kapasitesi veya kullanım alanı tanımlamaz.

Örneğin aynı nominal çaptaki iki farklı ankrajın teknik performansı ve montaj gereksinimleri birbirinden farklı olabilir.

Endüstriyel Ankraj Seçiminde 7 Önemli Kriter

1. Betonun özelliklerini belirleyin.
   Beton dayanımı, kalınlığı, çatlak durumu ve diğer ana malzeme özellikleri ankraj seçimini etkiler.
2. Bağlantıya etki eden yükleri değerlendirin.
   Çekme, kesme, moment ve varsa dinamik etkiler dikkate alınmalıdır.
3. Bağlantı geometrisini kontrol edin.
   Taban plakası, delik çapları, ankraj aralıkları ve kenar mesafeleri tasarımla uyumlu olmalıdır.
4. Uygun ankraj derinliğini belirleyin.
   Ankraj derinliği, ürünün teknik belgelerine ve proje hesabına göre seçilmelidir.
5. Montaj koşullarını inceleyin.
   Delik çapı, delik temizliği, sıkma torku ve diğer montaj gereksinimleri ürün tipine göre değişir.
6. Ortam koşullarını dikkate alın.
   Nem, kimyasal maruziyet ve korozyon riski uygun malzeme veya kaplama seçimini etkileyebilir.
7. Ürünün teknik belgelerini doğrulayın.
   Gerekli performans verileri, ilgili onaylar ve üretici montaj talimatları kontrol edilmelidir.

Yüksek Adetli Fabrika Projelerinde Çelik Dübel Tedariği

Fabrika kurulumu ve endüstriyel tesis projelerinde ankraj seçimi kadar tedarik planlaması da önemlidir.

Yüzlerce veya binlerce bağlantı noktasının bulunduğu projelerde ürün ölçülerinin, miktarların ve teslimat programının önceden belirlenmesi satın alma sürecini kolaylaştırabilir.

Özellikle proje bazlı alımlarda aşağıdaki bilgilerin tedarikçiye iletilmesi teklif sürecini hızlandırır:

• Talep edilen dübel tipi
• Nominal çap ve ürün uzunluğu
• Toplam sipariş miktarı
• Varsa teknik şartname veya ürün referansı
• İstenen teslimat tarihi
• Teslimat ili ve adresi
• Varsa sertifika veya belge gereksinimleri

Dubell Pro, klipsli ve gömlekli çelik dübel başta olmak üzere farklı bağlantı elemanı ihtiyaçlarında işletmelere yönelik yüksek adetli ve proje bazlı B2B tedarik çözümleri sunmaktadır.

Toptan alım süreçleri hakkında ayrıntılı bilgi için toptan çelik dübel satışı ve B2B tedarik rehberimizi inceleyebilirsiniz.

Fabrika Projeleri İçin Çelik Dübel Teklifi Nasıl Alınır?

Fabrika, depo veya üretim tesisi projeniz için bağlantı elemanı satın almayı planlıyorsanız, ürün ihtiyaç listenizi Dubell Pro ile paylaşabilirsiniz.

Ölçü, miktar, teknik gereksinimler ve teslimat bilgileri üzerinden ticari teklif süreci yürütülebilir.

Sık Sorulan Sorular

Sonuç: Doğru Ankraj, Doğru Uygulama ve Planlı Tedarik

Fabrika ve endüstriyel tesislerde çelik dübel seçimi, yalnızca ürün çapı veya fiyatı üzerinden değerlendirilmemelidir.

Betonun özellikleri, uygulanan yükler, bağlantı geometrisi, montaj koşulları ve teknik belgeler doğru ürün seçiminde belirleyici rol oynar.

Endüstriyel projelerde teknik gereksinimlerin önceden belirlenmesi, satın alma ve tedarik süreçlerinin daha verimli planlanmasına yardımcı olur.

Dubell Pro, işletmelerin çelik dübel ve bağlantı elemanı ihtiyaçlarına yönelik B2B tedarik çözümleri sunmaktadır.

Teknik bilgilendirme: Bu içerik genel bilgilendirme amacıyla hazırlanmıştır. Belirli bir ankrajın herhangi bir uygulamaya uygun olduğunu veya belirli bir yükü taşıyabileceğini garanti etmez. Nihai ankraj seçimi ve montajı, ilgili proje hesaplarına, yürürlükteki gerekliliklere ve ürün üreticisinin teknik belgelerine göre yapılmalıdır.
